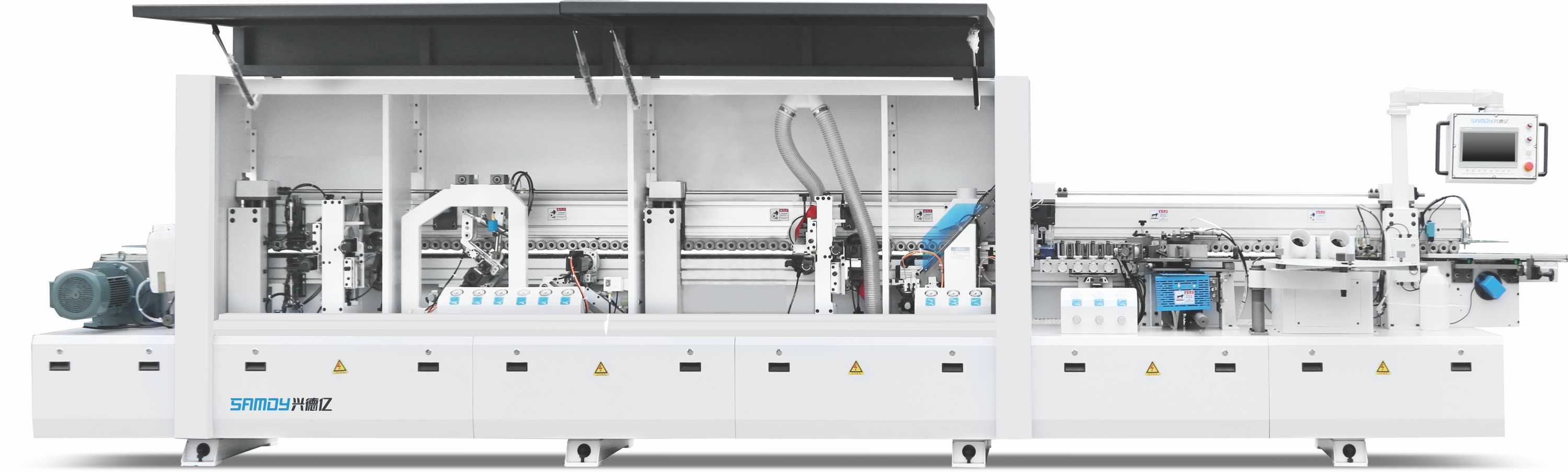

Máquina de corte automático Foshan 465J con pre-moldeo y redondeo de los bordes
SAMDY Foshan Máquina automática de corte de bordes SV-465J Es una máquina automática de encerado de bordes con pre-molienda de doble motor y redondeo de los bordes con dos cabezales, diseñada para el acabado eficiente de los bordes de MDF, chapa de partículas, madera contrachapada y otros paneles de madera.
La máquina integra pre-moliendo, pegado a presión con EVA, prensado en seis ruedas, recorte final, recorte fino, redondeo de los bordes, raspatura, limpieza y pulido en un proceso de producción continuo.
Una característica clave del SV-465J es su configuración simplificada de corte. A diferencia del SV-468J, el SV-465J no incluye una unidad de corte gruesa independiente. Esto reduce la configuración de la máquina y los costes generales, manteniendo al mismo tiempo las funciones esenciales necesarias para el bordeado automático y el acabado de los bordes.
El SV-465J es, por lo tanto, adecuado para fabricantes de muebles que necesitan la fresado previo y el redondeo de los bordes, pero no requieren un acabado fino, especialmente para aplicaciones que utilizan materiales de bandas de borde relativamente finas.
Especificaciones técnicas
| Parámetros técnicos | Especificaciones de SV-465J |
|---|---|
| Modelo | SV-465J |
| Longitud de la pieza de trabajo | ≥ 200 mm |
| Ancho de la pieza de trabajo | ≥ 60 mm |
| Espesor de la pieza de trabajo | 10–60 mm |
| Espesor de la cinta de borde | 0,4–3 mm |
| Presión de trabajo del aire | 0,7 MPa |
| Potencia total | 14,5 kW |
| Tamaño de la máquina | 5800 × 1000 × 1600 mm |
| Pre-milling | Máquina de pre-moliendo con dos motores |
| Motor de pre-moliendo | 2,2 kW × 2 |
| Redondeo de esquinas | Círculo de dos cabezas |
| Motor de corte fino | 0,75 kW × 2 |
| Motor de pulido | 0,37 kW × 2 |
| Tipo de pegamento | EVA Hot Melt Glue |
Función
Alimentación del panel → Máquina de pre-molienda → Fijación de EVA → Prensa de seis ruedas → Retirada final → Retirada fina → Arreglo de los bordes → Limpieza → Pulido
Esta configuración proporciona una solución integrada para la fabricación de armarios, armarios de vestir, muebles de oficina y muebles a medida.
Compartir
Descripción
SV-465J vs SV-468J
El SV-465J y SV-468J Son ambas máquinas automáticas de encerado de bordes con molienda previa y redondeo de los bordes, pero sus configuraciones de corte son diferentes.
| Función | SV-465J | SV-468J |
|---|---|---|
| Pre-milling | Sí | Sí |
| EVA adhesivo | Sí | Sí |
| Finalización del recorte | Sí | Sí |
| Retocado grueso | No | Sí |
| Tratamiento de corte fino | Sí | Sí |
| Redondeo de esquinas | 2 cabezas estándar | 2 cabezas estándar |
| Raspar | Sí | Sí |
| Mejora | Sí | Sí |
| Potencia total estándar | 14,5 kW | 16 kW |
| Tamaño de la máquina | 5800 × 1000 × 1600 mm | 6700 × 1000 × 1600 mm |
| Posicionamiento | Configuración simplificada | Configuración de recorte más completa |
¿Cuándo debería elegir el SV-465J?
Elige el SV-465J si necesita mecanizado previo y redondeo de los bordes pero no requiere una unidad de retocado manual, su configuración simplificada puede reducir el tamaño, la potencia y los costes de inversión en comparación con el SV-468J.
Compare el compacto cortador de bordes SV-268J,Es el modelo más grande; el SV-268j es más compacto, más corto y más bajo. SV-268J cuando la huella de la máquina, el espacio de envío y la inversión inicial sean consideraciones más importantes.
Escenarios de uso
Fabricación de gabinetes
El SV-465J puede procesar los lados de los gabinetes, las puertas, los estantes y otros componentes de MDF, aglomerado de partículas o madera contrachapada con la aplicación automática de bandas de borde y el redondeo de los bordes.
Producción de armarios
La máquina es adecuada para puertas de armarios, paneles laterales, estantes y otros componentes de muebles que requieren un acabado uniforme en los bordes.
Muebles personalizados
Para los fabricantes de muebles personalizados que producen diferentes tamaños y diseños de paneles, el SV-465J combina la fresado previo, la costura de bordes, el recorte y la redondeo de los ángulos en una sola máquina.
Muebles de oficina
La máquina se puede utilizar para escritorios, armarios, unidades de almacenamiento, estantes y otros componentes de muebles de oficina con paneles.
Fábricas de muebles pequeñas y medianas
La configuración simplificada sin corte a raso hace que el SV-465J sea adecuado para fabricantes que necesitan el corte a raso previo y el redondeo de los bordes, pero no requieren la configuración completa de corte a raso y acabado fino del SV-468J.
Líneas de producción de muebles para paneles
El SV-465J se puede integrar en un proceso de fabricación de muebles mediante paneles junto con sierras de panel, routers CNC, máquinas de perforación y otros equipos de carpintería.
Características clave
1. Máquina de pre-moliendo con dos motores
El SV-465J está equipado con dos motores de fresado precalentados de 2,2 kW cada uno y cortadores de diamantes.
La unidad de pre-moliendo elimina las marcas de sierra, los pequeños cortes y las irregularidades del borde del panel antes de aplicar la cola, proporcionando una superficie más limpia y uniforme para la aplicación de la banda de borde.
2. Vinilo adhesivo termoelástico EVA
El modelo SV-465J estándar utiliza un sistema de pegamento termoelástico EVA para aplicaciones convencionales de encerado de bordes de muebles.
Un sistema de pegado PUR está disponible como configuración opcional para los clientes que requieran un adhesivo específico.
3. Prensa de seis ruedas
La unidad de presión utiliza seis rodillos, incluidos rodillos de metal y de goma, para aplicar una presión uniforme después de que la banda de borde se haya pegado al panel.
Esto ayuda a mantener un contacto constante entre el material de borde y el panel.
4. Finalización del recorte
La unidad de recorte final corta los extremos delantero y trasero del material de bordeado después de que el panel pase por la sección de pegado y presión.
5. Corte fino
El SV-465J utiliza dos unidades de corte finas con cortadores de forma de R.
El sistema de corte fino elimina el exceso de material de borde de los lados superior e inferior del panel y proporciona una superficie adecuada para el proceso de rasgado siguiente.
6. Doble cabeza para el redondeo de los bordes
La unidad de redondeo de esquina de dos cabezas utiliza motores de seguimiento para procesar los ángulos delantero y trasero de los paneles adecuados.
Una configuración de giro de cuatro cabezales está disponible como opción opcional.
7. Escrabado flexible
La unidad de escariado elimina el material fino que queda en las bordas y el exceso de residuos de adhesivo, lo que ayuda a mejorar la transición entre la banda de borde y el panel.
8. Pulido con dos motores
Dos motores de pulido de 0,37 kW proporcionan el acabado final de la superficie de la banda de borde y ayudan a mejorar la apariencia final.
9. Viga de presión elevadora eléctrica
El sistema de elevación eléctrica permite ajustar el brazo de presión según la espesura de la pieza, simplificando el proceso al trabajar con diferentes tamaños de paneles.
10. Componentes de control industrial
La configuración estándar incluye el PLC Taiwan Shilin, el inversor y la pantalla táctil, junto con los contactores Schneider, según la configuración de la máquina.
Actualizaciones opcionales
• Sistema de pegado a base de cera PUR
• Función de redondeo de cuatro cabezas en los bordes
• Función de entarimado de la placa
• Sistema de ajuste neumático
Preguntas frecuentes
¿Qué es la máquina de bandas de borde SV-465J?
El SV-465J es una máquina automática para la fabricación de bordes con doble motor para la pre-molienda, el pegado de EVA, el corte final, el corte fino, la redondeo de los bordes, la eliminación de residuos y el pulido.
¿El SV-465J tiene función de fresado previo?
Sí. El SV-465J cuenta con dos motores de pre-molienda con una potencia de 2,2 kW cada uno. La unidad de pre-molienda prepara el borde del panel antes de la colada.
¿Cuál es la diferencia entre los modelos SV-465J y SV-468J?
Ambos modelos incluyen la fresado previo y el redondeo de los bordes. La principal diferencia radica en la configuración de corte: el SV-465J no cuenta con corte a ras, mientras que el SV-468J incluye tanto corte a ras como corte fino.
¿Qué tipo de pegamento utiliza el SV-465J?
El modelo estándar SV-465J utiliza la cola EVA de fusión rápida. También está disponible un sistema de unión PUR como opción opcional.
¿Qué materiales de encerado puede procesar el SV-465J?
La máquina se puede configurar para utilizar los materiales de bordeado más comunes, como el PVC, el ABS, la madera enchapada y el melaminado, sujeto a la espesura del material especificada y a la configuración de la máquina.
¿Cuál es el rango de grosor de la cinta de bordeado?
La configuración básica especifica un grosor de la cinta de cobertura de 0,4–3 mm. Los materiales aplicables reales deben ser confirmados según la configuración de la máquina y el material de la parte de borde.
¿Es el SV-465J más económico que el SV-468J?
El SV-465J cuenta con una configuración de corte simplificada sin corte afilado. Esto resulta en una máquina más pequeña y una potencia total estándar más baja que el SV-468J, lo que la convierte en una opción adecuada cuando no se requiere corte afilado.
Pantalla táctil
Los componentes de marca confiable garantizan un rendimiento estable y duradero de la máquina a largo plazo.
PLC y Invertor
Calidad premium para un funcionamiento estable de la máquina y un servicio postventa fiable.
Contratista de Marca Famosa
Prestaciones confiables, larga vida útil y mayor seguridad para un funcionamiento estable de la máquina.
Agujero de unión
El recipiente de adhesivo de EVA de doble capa independiente cuenta con una rápida disipación de calor y un control constante de la temperatura. Evita el envejecimiento y el amarilleamiento del adhesivo tras largas horas de trabajo. El recipiente de adhesivo se puede levantar manualmente para una limpieza rápida y una sustitución de la cinta conveniente. El sistema de adhesivo PUR está disponible opcionalmente para requisitos de bandas de borde impermeables y de alta resistencia.

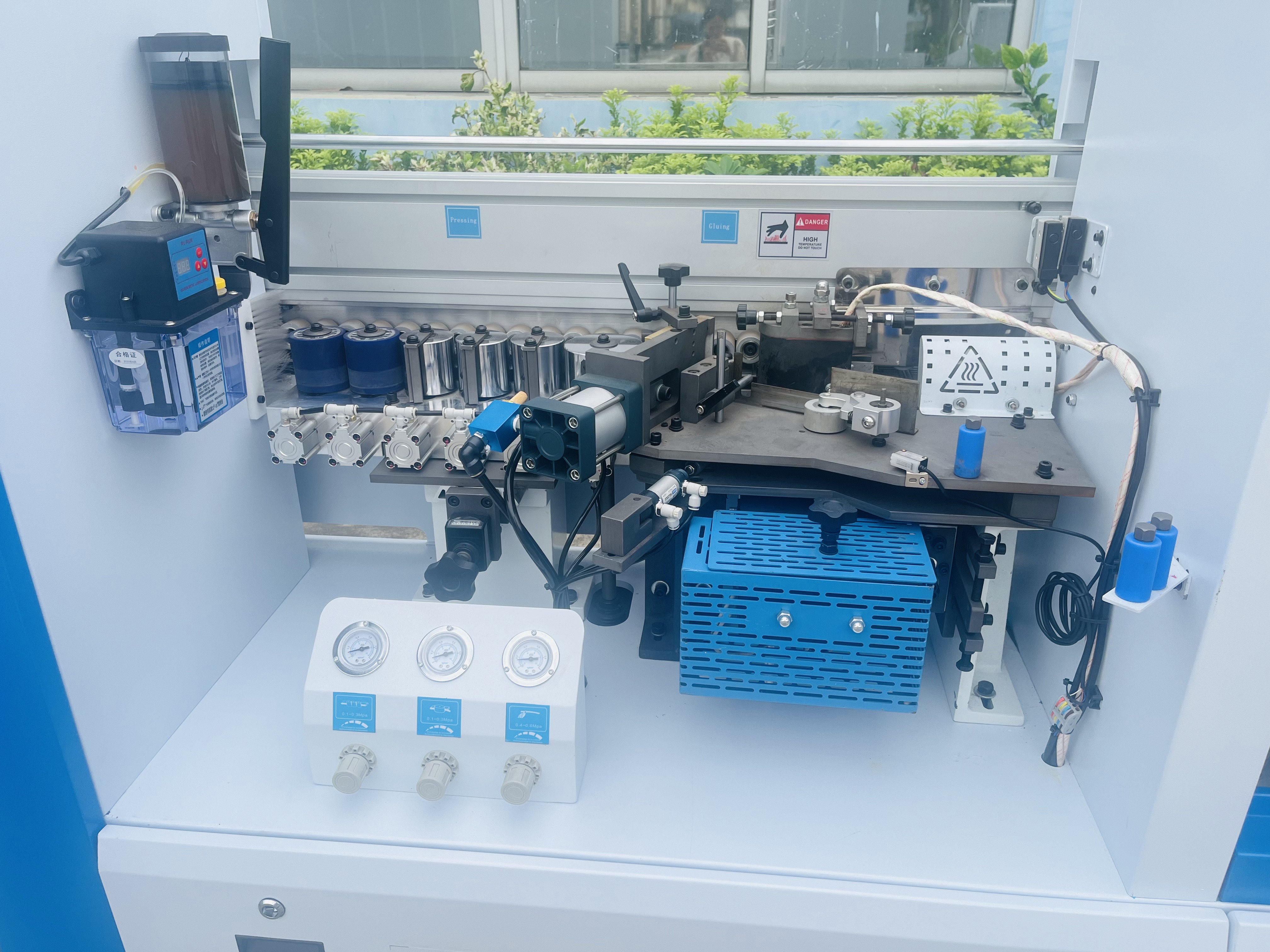

Rodillos prensadores con rascador
La unidad de rodillos de presión está compuesta por 4 rodillos metálicos y 2 rodillos de goma, lo que proporciona una presión uniforme para que la banda de borde de PVC se adhiera firmemente al panel.
Tratamiento de corte fino
La función de retocado fino utiliza un cuchillo de retocado R para retocar el borde de la placa. El retocado fino también dejará un margen para la función de raspar posterior. Los dos conjuntos de retocado fino son convenientes para cambiar fácilmente según los diferentes grosorios de las piezas a trabajar.
Cada cabeza de corte fina está accionada por un motor de 0,75 kW.
Mejora
Dos motores de pulido de 0,37 kW pulen la superficie de borde para obtener un acabado limpio y uniforme.
Máquina de pre-moliendo con dos motores
Equipada con dos motores de pre-molienda de alta potencia y cortadores de diamante importados. Antes de pegar la junta, la máquina retira con precisión el borde de la tabla para eliminar los residuos de la sierra, los bordes rotos y las marcas de corte irregulares. Esto garantiza una base plana y vertical del borde de la tabla, mejorando significativamente la uniformidad de la cola y la adherencia de la banda de borde.
Rasqueta plana
El raspador plano elimina las líneas de pegamento residual después del pulido, manteniendo la superficie de la bordura en línea con el panel antes de su embalaje.
Elevación eléctrica
El sistema de elevación eléctrico ajusta rápidamente el haz de presión según la espesura del panel.
Redondeo de esquinas
El seguimiento dual de los motores se utiliza para recortar los bordes de los ángulos.
Cada cabeza de redondeo en el borde está accionada por un motor de seguimiento de 0,37 kW.
La redondeo de los bordes de 4 cabezas es opcional.
Efecto de cantoneado
Las muestras terminadas muestran esquinas limpias y una superficie uniforme en la banda de borde de PVC de 0,4 a 3 mm.
