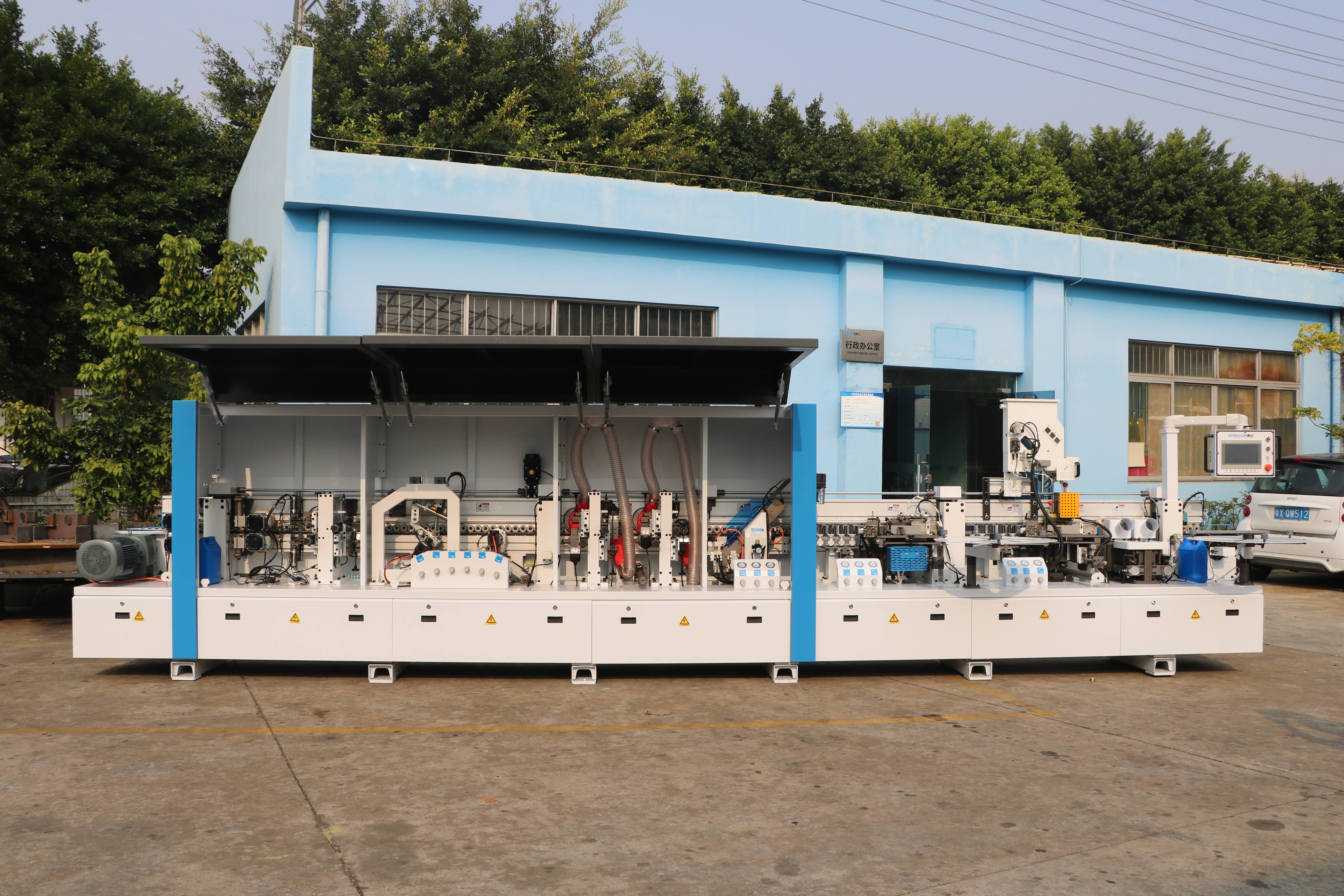

Máquina automática de encuadernación de lámina EVA SV-768J con depósito de unión superior
La máquina automática de bordeado de EVA SV-768J está diseñada para fabricantes de muebles de paneles que necesitan una solución continua y automatizada para aplicar PVC, ABS, maderas viradas, melamina y otros materiales de bordeado compatibles en MDF, chapa de partículas, madera contrachapada y paneles similares.
La máquina combina la pre-molturación con dos motores, el pegado de EVA, la presión con múltiples rodillos, el corte final, el recorte grueso, el recorte fino, la redondeo de los bordes, el raspat y el pulido en un único proceso continuo de bandas de borde.
La característica principal del SV-768J es su depósito de unión superior, que proporciona una configuración de unión superior dedicada al proceso de bandas de borde. El sistema de unión superior se puede configurar para adhesivos EVA de fusión rápida y, dependiendo de la configuración seleccionada, para adhesivos PUR.
Con un grosor máximo de la pieza de trabajo de 60 mm y un grosor del material de borde de 0,3–3 mm, el SV-768J es adecuado para puertas de gabinetes, paneles de armarios, muebles de cocina, muebles de oficina y otros usos para paneles de muebles.
Especificaciones técnicas
| Producto | Especificación estándar | Datos de prueba práctica en fábrica |
| Longitud mínima de la pieza | ≥200 mm | Tratamiento estable de los paneles laterales estrechos sin desviaciones |
| Ancho mínimo de la pieza | ≥60 mm | Solución al problema de alimentación manual auxiliar para piezas pequeñas |
| Espesor de la pieza de trabajo | 10–60 mm | El pulido automático adapta automáticamente todos los espesores |
| Espesor de la cinta de borde | 0,4–3 mm | Compatible con PVC, melamina, maderas, PET y ABS |
| Presión de trabajo del aire | 0,7 MPa | La fluctuación de presión se controla dentro de ±0,02 MPa |
| Velocidad de alimentación | 16/18/20 m/min | Máximo 1.500 tablas al día, 30% más que los cortadores de bordes de entrada |
| Potencia instalada total | 20KW | Diseño de ahorro de energía con temperatura constante, 12% de ahorro en consumo de energía |
| Dimensiones de la máquina | 8000×1000×1600 mm | Marco de acero reforzado para reducir el estrés, sin deformación tras 5 años de uso continuo |
| Motor de pre-moliendo | 2,2 kW × 2 | Máquina de corte de diamantes, error de planitud de la bordura del tablero ≤0,03 mm, tasa de rework ≤0,7% |
| Motor de redondeo en esquina | 0,37 kW × 2 | Actualización opcional a 4 cabezales para líneas de gabinetes de gran tamaño |
Función
1. Separación del panel
El sistema de alimentación separa los paneles antes de que entren en el proceso de encerado de los bordes, lo que ayuda a mantener una alimentación continua del material.
2. Máquina de pre-moliendo con doble motor
Dos motores de pre-molienda preparan el borde del panel antes de la colada, eliminando las marcas de corte irregulares y preparando una superficie de borde más uniforme.
3. Fijación de EVA
La máquina aplica adhesivo fundido a alta temperatura para unir el material de bandas de borde al borde del panel.
4. Tanque de unión superior
El tanque de unión superior es la configuración clave del SV-768J. Proporciona un sistema de unión en posición superior y puede configurarse para aplicaciones con adhesivo EVA y adhesivo PUR seleccionados.
5. Prensa con varios rodillos
Los múltiples rodillos de presión aplican presión sobre el material de borde de la banda después de la unión, lo que ayuda a mantener un contacto continuo entre la cinta y el borde del panel.
6. Corte final
La unidad de corte final separa el material de la banda de borde en los extremos delantero y trasero de la pieza de trabajo.
7. Corte fino y grueso
El corte afilado elimina el exceso de material de borde, mientras que el corte fino proporciona el perfil final de borde superior e inferior.
8. Acabado en esquina
La unidad de redondeo de los bordes sigue el perfil del panel y retalla la banda de borde alrededor de los bordes redondeados compatibles.
9. Raspar
La unidad de raspar elimina las marcas de recorte que quedan y mejora la apariencia del borde final.
10. Pulido
La unidad de pulido proporciona un acabado final después de la eliminación de la suciedad.
Compartir
Descripción
El SV-768J es un Máquina automática de encuadernación de lámina EVA con depósito de unión superior, pre-moliendo y redondeo de los bordes. Está diseñado para el bordeado automático de MDF, aglomerado de partículas, madera contrachapada y otros paneles de muebles compatibles.
Sus unidades de procesamiento principales incluyen la pre-molienda con doble motor, el pegado de EVA, la presión, el corte final, el recorte grueso, el recorte fino, el redondeo de los bordes, el raspar y el pulido.
A diferencia de SV-668J, El SV-768J se centra en su configuración de tanque de unión superior y en su capacidad de unión de EVA/PUR, ya que cuenta con dos depósitos independientes de adhesivo EVA para gestionar diferentes colores de adhesivo.
SV-768J vs. SV-668J: ¿Cuál es la diferencia?
El SV-768J y el SV-668J son ambos máquinas de bordeado automático con funciones de pre-molienda, recorte, redondeo de los bordes y acabado, pero sus configuraciones de unión principales son diferentes.
SV-768J — Tanque de unión superior
El SV-768J está diseñado con una configuración de tanque de unión superior. Es adecuado para fabricantes que buscan una solución dedicada para la unión superior y la opción de configurar el sistema de unión para aplicaciones de EVA y PUR seleccionadas.
SV-668J — Tanques de pegamento EVA independientes duales
El SV-668J utiliza dos depósitos independientes de adhesivo EVA. Su principal ventaja es la posibilidad de preparar diferentes colores de adhesivo EVA por separado, lo que resulta útil para los fabricantes de muebles que suelen cambiar de color de los bordes de los muebles.
Guía simple de selección
Elige el SV-768J si tu prioridad es:
Configuración del tanque de unión superior
Cubiertas de borde EVA
Configuración opcional de pegado con PUR
Pre-milling y redondeo de los bordes integrados
Embalaje continuo automático de bordes
Elija el modelo SV-668J si su prioridad es:
Dos depósitos independientes de adhesivo EVA
Gestionar los diferentes colores de la cola EVA
Reducción del tiempo de limpieza de los contenedores de adhesivo durante los cambios de color
Producción de bandas de borde de varios colores
Por lo tanto, las dos máquinas deberían seleccionarse en función de la configuración de adhesión y del flujo de trabajo de producción requeridos, en lugar de comparar simplemente el número de unidades de procesamiento.
Escenarios de uso
Producción de gabinetes de cocina
Para el acabado automático de los bordes de los paneles de los armarios, las puertas y otros componentes de los muebles.
Fabricación de armarios
Adecuado para los paneles laterales de los armarios, las puertas, los estantes y otros componentes de paneles compatibles.
Muebles personalizados para toda la casa
Adecuado para fábricas de muebles personalizadas que procesan múltiples especificaciones de paneles y materiales para bordes.
Muebles de oficina
Se puede utilizar para escritorios, armarios, separaciones, unidades de almacenamiento y otros muebles de oficina con paneles.
Producción de muebles de paneles
Adecuado para fabricantes de muebles que requieren la preparación previa de la fresa, el pegado, el corte, el redondeo de los bordes y el acabado.
Características clave
Tanque de pegado superior para aplicaciones de EVA y PUR seleccionadas
El SV-768J está diseñado con una configuración de tanque de unión por presión superior. Dependiendo de la configuración seleccionada, la unidad de unión puede soportar adhesivos EVA de fusión rápida y adhesivos PUR.
Máquina de pre-moliendo con doble motor
Dos motores de pre-milling preparan el borde del panel antes de la colada, lo que ayuda a crear una superficie de unión más uniforme.
Proceso automático de bordeado
La alimentación, la preparación para la fresado, la unión, la presión, el corte final, el recorte, la redondeo de los bordes, el raspat y el pulido se integran en un flujo de trabajo automático.
10–60 mm de espesor del panel
El SV-768J puede procesar paneles de 10 a 60 mm de espesor según la configuración de la máquina indicada.
Material de bandas de borde de 0,3–3 mm
La máquina admite materiales para bandas de borde con un rango de espesor de 0,3 a 3 mm.
Potencia total de 20 kW
La potencia total instalada de la configuración estándar es de 20 kW.
Configuración automática de borde de gran resistencia
La máquina integra múltiples unidades de procesamiento en un sistema automático completo para la fabricación continua de muebles de paneles.
Preguntas frecuentes
¿Para qué se utiliza la máquina automática de encerado SV-768J?
El SV-768J se utiliza para la encerado automático de MDF, aglomerado de partículas, madera contrachapada y otros paneles de muebles compatibles. Es adecuado para la fabricación de gabinetes, armarios, muebles de cocina, muebles de oficina y muebles personalizados.
¿Cuál es la característica principal del SV-768J?
Su característica principal es la configuración de la cámara de unión superior, combinada con la pre-milling, la presión y el corte con doble motor, así como el redondeo de los bordes, la eliminación de residuos y el pulido.
¿Qué tipo de pegamento puede utilizar el SV-768J?
La máquina está diseñada para el adhesivo EVA en estado líquido. El depósito superior de adhesivo también se puede configurar para aplicaciones específicas de adhesivo PUR, según la configuración de la máquina.
¿Cuál es la diferencia entre el SV-768J y el SV-668J?
El SV-768J se centra en un tanque de unión superior, mientras que el SV-668J se centra en dos tanques de unión EVA independientes para gestionar diferentes colores de adhesivo.
¿Puede el SV-768J procesar el borde de PVC?
Sí. La máquina está diseñada para utilizar materiales de banda de borde de PVC compatibles dentro del rango de espesor de la banda de borde especificado, entre 0,3 y 3 mm.
¿La máquina tiene molienda previa?
Sí. El SV-768J utiliza un proceso de pre-moliendo con dos motores para preparar el borde del panel antes de pegar.
¿Es el SV-768J adecuado para la fabricación de gabinetes de cocina?
Sí. Es adecuado para el bordeado automático de los paneles y las puertas de los armarios de cocina compatibles.
¿Debería elegir el SV-768J o el SV-668J?
Seleccione SV-768J cuando Tanque de unión superior y configuración EVA/PUR Es el requisito principal. Elija SV-668J si Dos depósitos independientes de adhesivo EVA y gestión de adhesivo de múltiples colores son más importantes.
Pantalla táctil
Nuestro panel táctil es responsive y duradero.
PLC y Invertor
Los componentes eléctricos de buena calidad mantienen estable el funcionamiento de la máquina y respaldan un servicio postventa ágil.
Contratista de Marca Famosa
El sistema eléctrico utiliza contactores Schneider franceses con protección contra sobrecalentamiento y sobrecarga, lo que prolonga la vida útil de la máquina.
Máquina de pre-moliendo con dos motores
Dos motores de 2,2 kW accionan los cabezales de corte diamantados. Eliminan las marcas de fresado, los rebajos y los bordes desgarrados para que la cola se adhiera a una superficie plana, lo que mantiene la línea de cola fina.
Rodillos prensadores con rascador
Seis rodillos de presión con superficies de goma sujetan la cinta uniformemente a lo largo de toda la bordura del panel, de modo que la cinta no se levante después de la instalación.
Retocado doble
Se utiliza para recortar el exceso de material de borde de la banda adhesiva en los bordes superior e inferior de la placa procesada para garantizar que las partes superior e inferior de la placa recortada sean suaves.
Redondeo de esquinas
Dos motores de seguimiento de 0,37 kW siguen la curva del panel. Existe una unidad de redondeo de cuatro cabezales para líneas de gabinetes de alto volumen.
Raspar y pulir
Después de recortarlo, vuelva a raspar el residuo de la tabla y la banda de borde para garantizar que la tabla y la banda de borde estén lisas y limpias, haciendo que el efecto de la banda de borde sea más suave. El dispositivo de pulido y barnizado resuelve eficazmente el problema de la decoloración de la banda de borde, haciendo que el efecto de la banda de borde sea aún más perfecto.
Efecto de cantoneado
Con una anchura de entre 0,3 y 3 mm, el borde acabado se une sin dejar ninguna línea de pegamento visible, y la esquina redondeada resiste los arañazos.
Depósito de adhesivo superior
Esta unidad contiene dos depósitos de adhesivo: el depósito inferior es adecuado para el procesamiento del adhesivo EVA y el adhesivo granular PUR.
El tanque de pegado rápido de alta velocidad está indicado únicamente para la cola EVA; ahorra tiempo de fusión de la cola gracias a la función de alimentación automática de la cola.
