Mesin Bor Sisi CNC CK-360 untuk Perabot Panel dan Pemotongan Tanpa Gagang
SAMDY CK-360 adalah mesin bor dan penggerudian sisi CNC yang dirancang untuk produksi furnitur panel. Mesin ini digunakan untuk memproses lubang sisi horizontal, lubang buta, lubang dowel, lubang pemasangan perangkat keras, alur konektor tersembunyi, dan alur tanpa pegangan pada panel kabinet dan furnitur.
Mesin ini menggabungkan posisi CNC, beberapa spindle pengeboran, posisi benda kerja otomatis, dan pengencangan pneumatik untuk memberikan proses pemrosesan lubang sisi yang efisien dan konsisten. Mesin ini cocok untuk pembuatan lemari, lemari pakaian, furnitur dapur, furnitur kantor, pintu kayu, dan furnitur panel khusus.
Spesifikasi Teknis
| Spesifikasi | Detail |
|---|---|
| Model | CK-360 |
| Jenis Mesin | Mesin Penggalian dan Penggilingan Sisi CNC |
| Ketebalan Kerja Maksimum | 60 mm |
| Panjang Kerja Maksimum | 2700 mm |
| Lebar Kerja Maksimum | 140 mm |
| Ukuran Meja Kerja | 500 × 2800 mm |
| Kecepatan Kerja | 60 m/menit |
| Spindel Vertikal | 3,5 kW × 2 |
| Spindle Horisontal | 2,2 kW × 1 |
| Total Power | 12,25 kW |
| Sistem Kontrol | Sistem Kontrol CNC |
| Sistem Pengencang | 8 Kelompok Silinder Pengencang Pneumatik Bergerak |
| Dimensi Mesin | 3600 × 1450 × 1300 mm |
| Berat Mesin | 1200 kg |
| Aplikasi Utama | Lubang Sisi, Lubang Dowel, Lubang Pasang Perangkat, Lubang Konektor, Lubang Buta, dan Lubang Tanpa Pegangan |
Fungsi
Lubang Pengikatan Perangkat Keras
Mesin ini dapat memproses lubang samping untuk perangkat keras kabinet, engsel, rel laci, pegangan, kunci cam, dowel, konektor Minifix, dan perlengkapan furnitur lainnya.
Lubang Dowel dan Konektor
Ini dapat melakukan pengeboran lubang samping untuk dowel dan konektor perabot 3-in-1 atau 2-in-1 yang digunakan dalam perakitan kabinet dan perabot panel.
Groove Tanpa Pegangan
CK-360 dapat memotong alur tanpa pegangan untuk desain kabinet dan lemari modern tanpa pegangan.
Lubang dan Alur Buta
Sistem CNC dapat memproses lubang dan alur blind pada tepi panel sesuai dengan persyaratan pengolahan yang diprogramkan.
Bagikan
Keterangan
Pemrosesan Mesin Bor Sisi CNC:
• Lubang samping, lubang sekrup, dan lubang sembunyi untuk konektor 3-in-1/2-in-1;
• Alur dan lubang untuk konektor tersembunyi (laminasi, berbasis kayu, dll);
• Alur tanpa pegangan, lubang engsel, serta alur mortise dan tenon;
• Lubang penggerusan dan ventilasi di sisi papan, dll.
Mesin bor sisi CNC dengan 3 kepala adalah bagian penting dari proses produksi otomatis furnitur panel. Mesin ini memiliki keunggulan dalam hal efisiensi, presisi, multi-fungsi, dan kemudahan pengoperasian, serta sepenuhnya menggantikan mesin bor manual tradisional. Mesin ini bekerja paling optimal bila digunakan bersama dengan Mesin pemotong CNC.
Mesin Bor Sisi CNC vs. Mesin Bor Enam Sisi CNC
Mesin pengeboran sisi CNC terutama dirancang untuk pengeboran dan penggerukan horizontal di sisi atau tepi panel. Mesin ini cocok untuk lubang pemasangan perangkat keras, lubang dowel, lubang konektor, dan alur tanpa pegangan.
Mesin bor enam sisi CNC dapat memproses lubang dan alur pada bagian atas, bawah, depan, belakang, dan kedua sisi panel. Umumnya digunakan ketika perlu memproses berbagai jenis permukaan panel secara otomatis.
Untuk pabrik perabotan yang terutama membutuhkan proses pemesinan lubang samping dan lekukan tepi, mesin bor sisi CNC khusus dapat diintegrasikan dengan peralatan pemotong dan peralatan pemrosesan panel lainnya sebagai bagian dari alur kerja produksi.
Skenario Penggunaan
Pembuatan Kabinet
Untuk lubang sisi, lubang konektor, lubang sekrup, dan alur tanpa pegangan pada lemari dapur dan lemari penyimpanan.
Pembuatan lemari pakaian
Cocok untuk mengebor dan menggergaji panel sisi kabinet dan komponen lemari pakaian.
Produksi Furnitur Kustom
Cocok untuk furnitur yang dipesan khusus dengan posisi lubang yang berbeda dan desain panel yang tidak standar.
Perabotan Kantor
Untuk meja, lemari, rak, dan komponen furnitur panel lainnya.
Pemrosesan Pintu Kayu
Bisa digunakan untuk aplikasi pengeboran sisi dan pemasangan lubang yang dipilih pada komponen pintu kayu.
Fitur Utama
Konfigurasi Tiga-Garis Sumbu
CK-360 dilengkapi dengan tiga spindle pengolahan untuk berbagai operasi pengeboran dan penggerusan di sisi yang berbeda.
Pengaturan CNC
Pengaturan posisi yang dikendalikan oleh CNC membantu menjaga lokasi lubang tetap konsisten selama produksi berulang.
Klem Pneumatik
Beberapa silinder pemutar yang dapat dipindahkan menahan panel dengan aman selama proses pemesinan untuk mengurangi gerakan dan getaran.
Pemrosesan Berkecepatan Tinggi
Dengan kecepatan kerja terdaftar hingga 60 m/menit, mesin ini dirancang untuk proses penggerukan dan penggerusan sisi yang efisien.
Kontrol Layar Sentuh
Antarmuka kontrol layar sentuh memungkinkan operator mengelola pengaturan mesin dan operasi pemrosesan dengan mudah.
Gerak Lilit Presisi
Sistem penggerak sekrup dirancang untuk memberikan gerakan yang stabil dan posisi yang konsisten selama proses pemesinan.

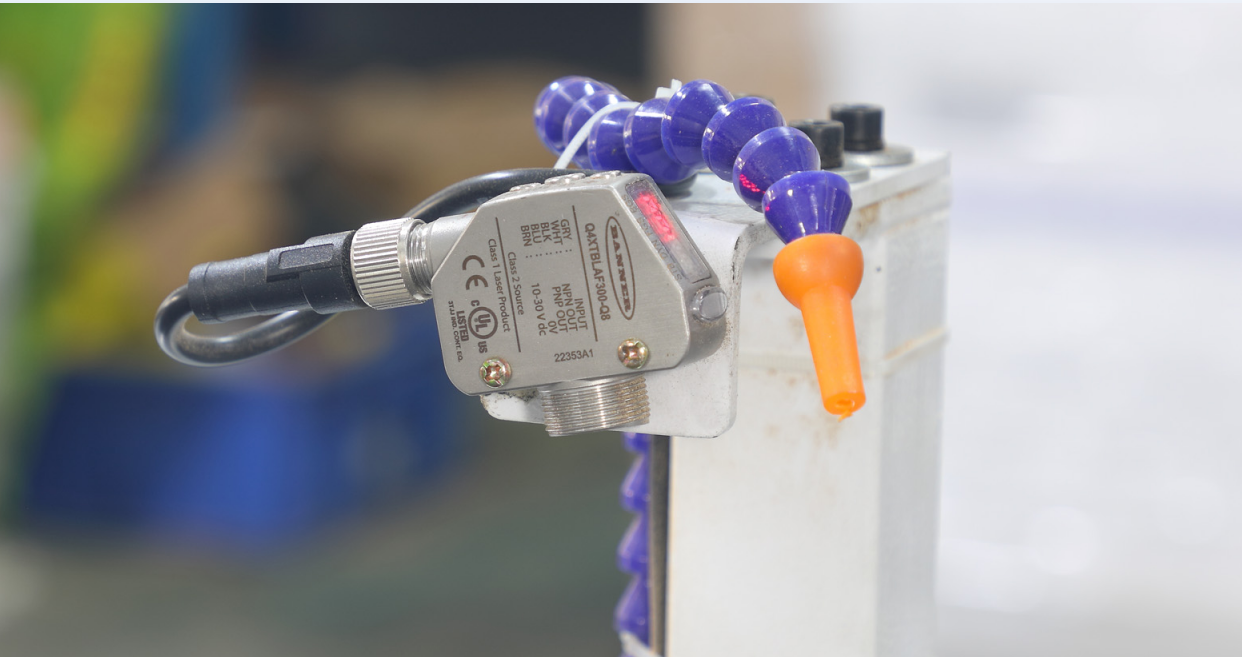

Pemindaian laser
Pemindaian laser memungkinkan perubahan pesanan dengan cepat dan produksi yang fleksibel
Soalan Lazim
Apa itu mesin bor sisi CNC?
Mesin menggerudi sisi CNC dirancang untuk secara otomatis menggerudi lubang horizontal dan alur di tepi atau sisi panel furnitur. Mesin ini umumnya digunakan untuk produksi kabinet, lemari pakaian, dan furnitur panel. Jika Anda perlu menyelesaikan penggerudian di 6 sisi pada saat yang bersamaan,Mesin pengeboran 6 sisi CNC Ini adalah pilihan yang baik.
Apa saja proses yang dapat dilakukan oleh mesin boring sisi CK-360 CNC?
CK-360 dapat memproses lubang samping, lubang buta, lubang sekrup, lubang pemasangan perangkat keras, alur konektor tersembunyi, alur tanpa pegangan, dan aplikasi pemrosesan samping lainnya.
Apa saja bahan yang dapat diproses oleh mesin bor sisi CNC?
Mesin ini terutama dirancang untuk bahan perabot panel seperti MDF, papan partikel, papan lapis dan panel kayu lainnya yang sesuai, panel aluminium honeycomb juga dapat diproses.
Bisakah itu memproses alur kabinet tanpa menggunakan pegangan?
Ya. CK-360 dirancang untuk aplikasi penggerukan tanpa menggunakan pegangan dan aplikasi penggerukan sisi lainnya yang digunakan dalam produksi kabinet dan lemari pakaian modern.
Bisakah alat ini melakukan pengeboran untuk konektor Minifix dan dowel?
Ya. Mesin ini dapat digunakan untuk lubang sisi dan lubang konektor untuk sistem perakitan furnitur panel umum, termasuk dowel dan konektor 3-in-1/2-in-1.

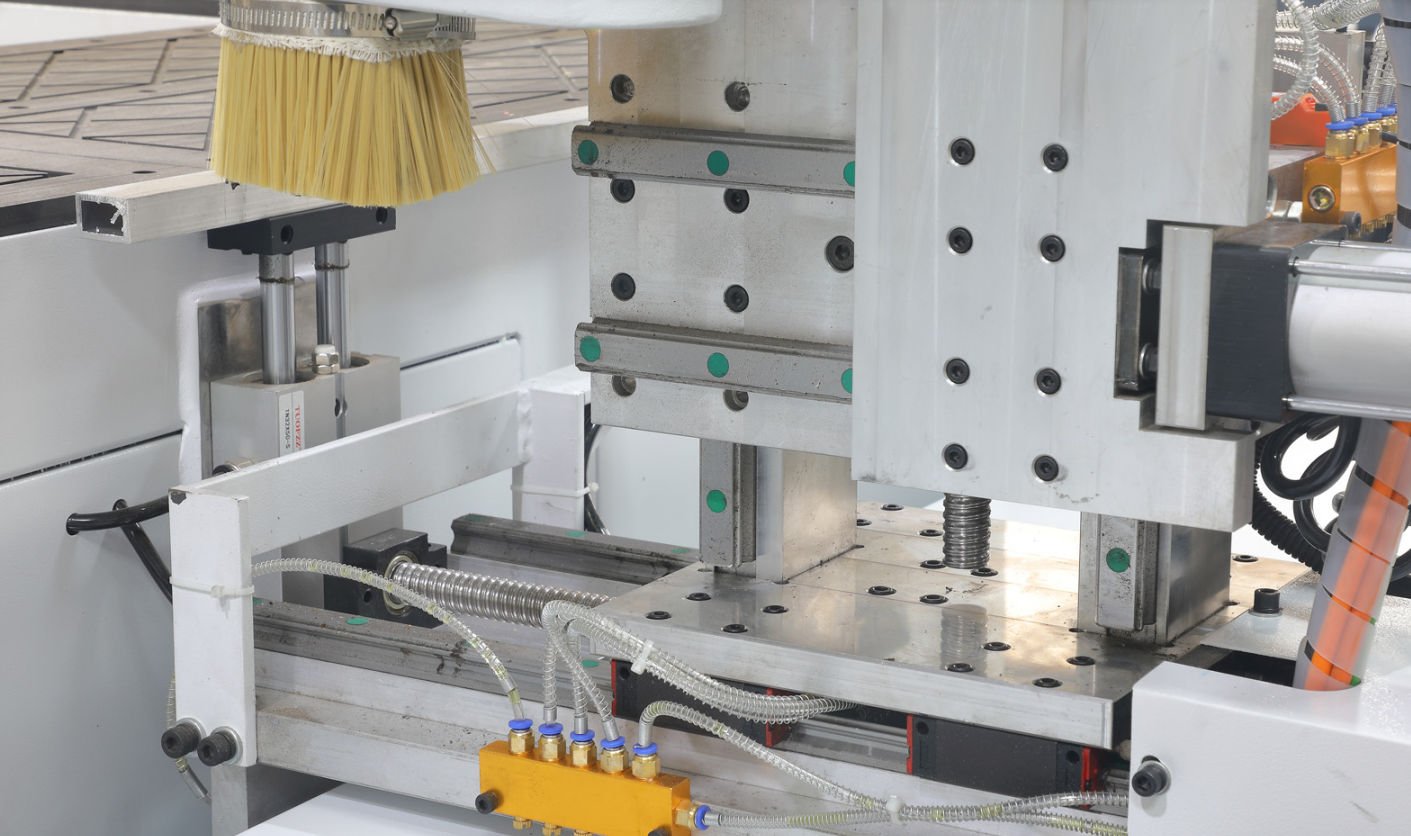

Spindle Bor
3 spindle untuk memproses berbagai produk. (3,5 kW x 2 + 2,2 kW x 1)

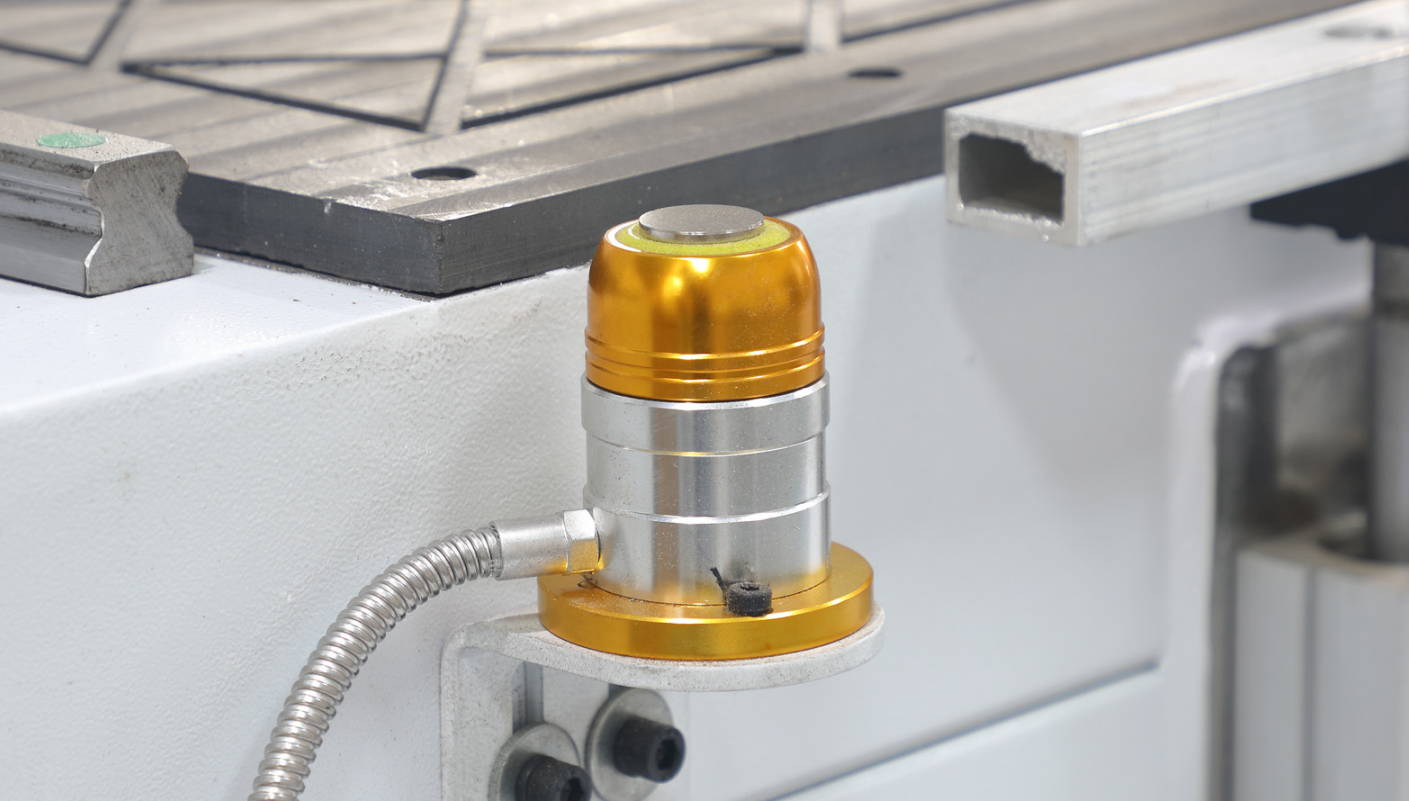

Pengaturan Alat Otomatis
Pengaturan otomatis untuk memastikan akurasi pemrosesan.
Posisi silinder
8 kelompok silinder pemeras yang dapat dipindahkan untuk memastikan panel pemeras bekerja dengan baik selama proses pemrosesan.
Sekrup Tanah Presisi
Penggerak sekrup memastikan akurasi dan stabilitas proses pemrosesan mesin.
Sistem Kontrol CNC
Sistem kontrol layar sentuh, mudah dioperasikan.
Sampel Panel yang Selesai
Mampu memproses berbagai produk untuk memenuhi semua kebutuhan pengolahan kabinet Anda.
