Línea de retorno del transportador automático de bandas de borde para la encerado de los bordes de paneles de 4 lados

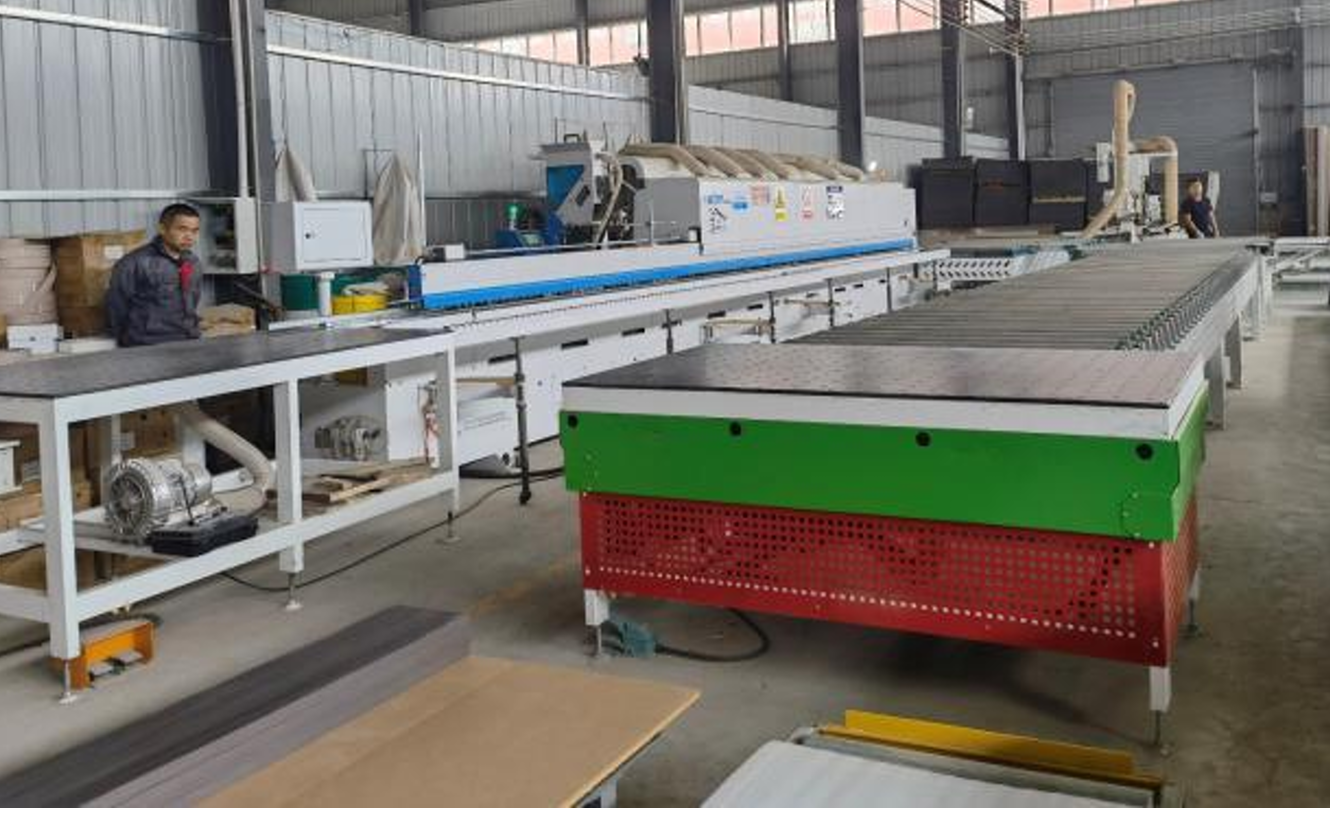

La línea de retorno del transportador de rodillos sirve como sistema de transporte automatizado para el Proceso de encerado de bordes En la fabricación de muebles de paneles. Su función principal es automatizar la alimentación, descarga, retorno, giro y transporte cíclico de los paneles, reemplazando así la manipulación manual, al tiempo que conecta de forma perfecta la máquina de bordeado con los equipos de arriba y abajo para garantizar un flujo de trabajo continuo y altamente eficiente.
Especificaciones técnicas
| Especificaciones | Detalles |
|---|---|
| Potencia del motor | 2,35 kW |
| Voltaje | Trifásico 380 V |
| Marca de motor | Guoyou |
| PLC | Inovación |
| Invertor | Inovación |
| Interruptor fotovoltaico | SICK (entrada NPN) |
| Cinturón de transmisión | Libo, material de PU |
| Plataforma universal de ruedas | Plataforma universal de ruedas, control neumático |
| Material del rodillo | Rodillos de Ø56 mm, de 3 mm de grosor de silicona gris |
| Espaciado de los rodillos | 250 mm |
| Movimiento longitudinal y lateral | Mecanismo de elevación sincrónico de cuatro barras |
| Material del faro principal | Perfil de aluminio de 50 x 240 mm |
| Marco principal | Formado de chapa de 3 mm, soldadura y pintura externa |
| Carga de línea | ≤70 kg/m |
| Velocidad de trabajo | 10–35 m/min |
Función
Transferencia horizontal - transporte - elevación y alimentación
Compartir
Descripción

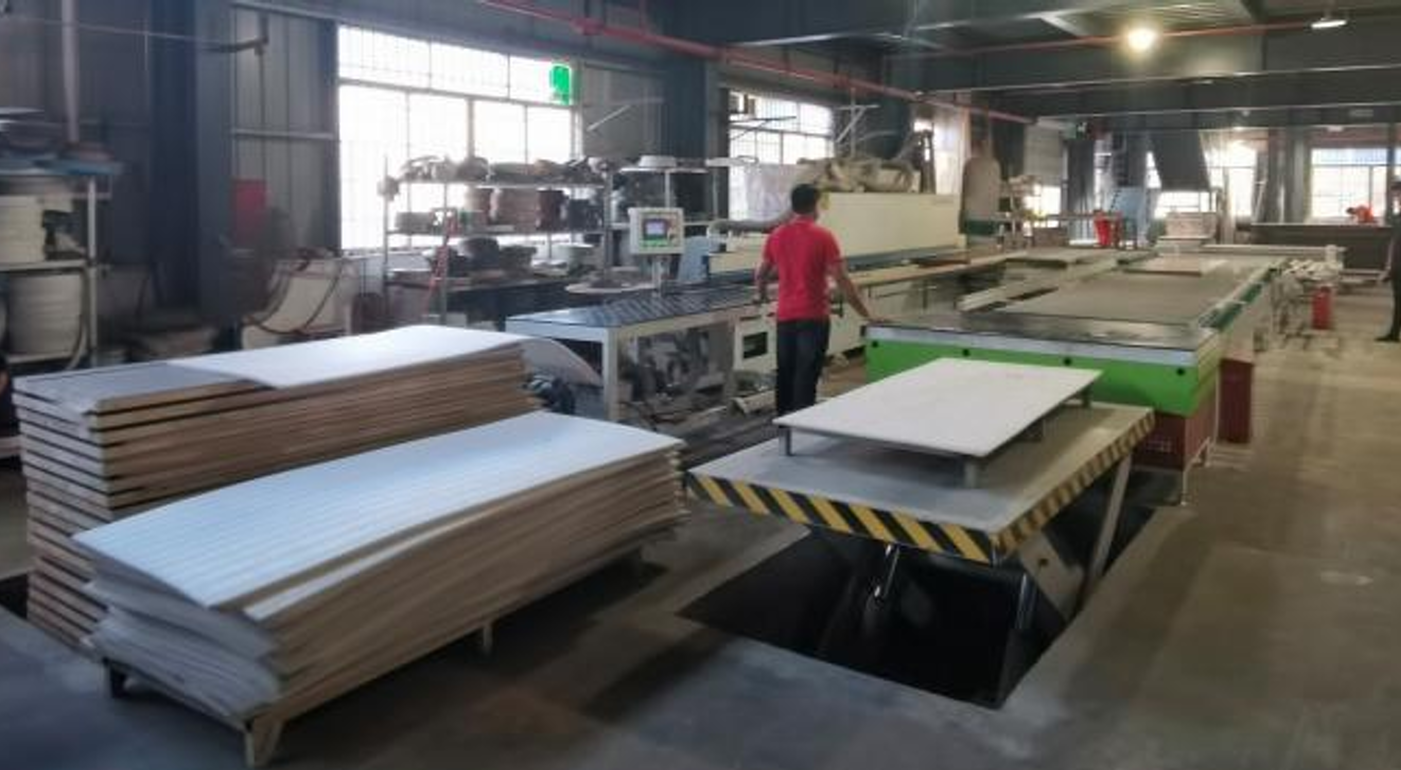

La línea de retorno del transportador de rodillos está diseñada para conectar una máquina de bordeado para terminar el bordeado de cuatro lados; es adecuada para el procesamiento de muebles y la fabricación de puertas de madera. En comparación con el transportador de correa, es más duradero y adecuado para la línea de fabricación de puertas de madera.
Los pasos de procesamiento son los siguientes: Durante la primera pasada de bordeado, una vez que la pieza de trabajo llega al final del transportador de rodillos, los sensores activan un mecanismo de elevación; tras la transferencia lateral a través del cinturón transportador, la pieza de trabajo se baja de nuevo hacia abajo.

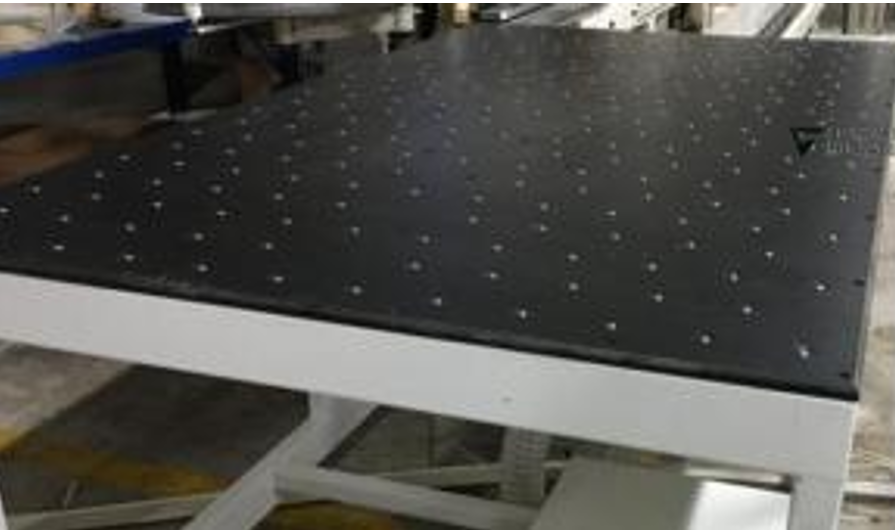

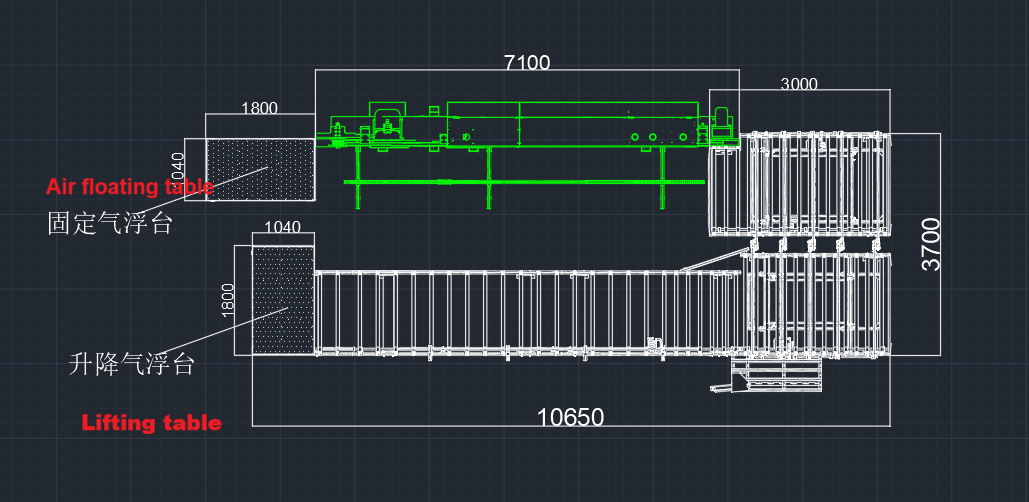

Luego pasa a la línea de transportador de rodillos extendido, llegando a la sección de entrada, que cuenta con una mesa de elevación y flotación neumática. El operador levanta esta mesa, gira el troquel y lo empuja hacia la abertura de entrada para someterlo al segundo paso de bordeado (este proceso se repite para los terceros y cuartos pasos).
¿Qué problemas resuelve una línea de retorno del transportador de banderillas de borde?
1. Reduce el manejo manual del panel
Sin un transportador de retorno, los operadores podrían tener que recibir manualmente los paneles después de la costura de los bordes, llevarlos de vuelta a la máquina, girarlos y volver a alimentarlos.
El sistema de retorno automático reduce la manipulación manual repetida y ayuda a crear un flujo de materiales más organizado.
2. Aumenta la eficiencia de la costura de borde de 4 lados
Cuando todas las cuatro caras de un panel deben estar bordeadas, el troquelado requiere normalmente múltiples recorridos por el bordeador.
El transportador de retorno traslada automáticamente el panel de vuelta hacia la zona de alimentación después de cada pasada, lo que permite al operador continuar la siguiente operación de bordeado sin necesidad de realizar ningún movimiento manual.
3. Ayuda a reducir los requisitos de trabajo
La alimentación y el desprendimiento manual pueden requerir la presencia de más de un operador alrededor de una sola máquina de bandas de borde.
Al automatizar el retorno y el traslado de los paneles, el sistema puede reducir la cantidad de tareas repetitivas de manipulación de materiales y ayudar a optimizar la eficiencia del operador.
4. Reduce el manejo de paneles grandes y pesados
Los paneles de los gabinetes grandes, las puertas de madera y otros objetos pesados pueden ser difíciles de transportar manualmente.
Los rodillos motorizados y los mecanismos de elevación proporcionan soporte mecánico durante la transferencia de los paneles, lo que ayuda a reducir el manejo manual y a mejorar la coherencia del flujo de trabajo.
Escenarios de uso
Fabricación de gabinetes
Para puertas de gabinetes, lados de gabinetes, paneles de armarios y otros componentes de muebles que requieren múltiples pasos de encuadernación de bordes.
Producción de muebles personalizada
Adecuado para la producción de lotes pequeños y con diversas especificaciones, donde el manejo frecuente de los paneles puede reducir la productividad.
Fabricación de puertas de madera
Se puede utilizar para paneles de puertas grandes y pesados y componentes relacionados, sujeto a la capacidad de carga confirmada de la máquina.
Producción de muebles de oficina
Adecuado para escritorios, armarios, unidades de almacenamiento y otros muebles de oficina con paneles.
Fábricas de muebles para paneles
Adecuado para fabricantes que buscan reducir la manipulación manual de materiales alrededor de las máquinas de bordeado automático.
Características clave
Recepción automática del panel
Transfiere automáticamente los paneles desde el área de salida de la máquina de corte de bordes hacia la zona de entrada, reduciendo así la necesidad de transportar manualmente los paneles repetidamente.
Elevación y transferencia neumática
El mecanismo de elevación utiliza una articulación síncrona de cuatro barras para proporcionar un movimiento vertical estable durante la transferencia del panel.
Rodillos recubiertos de goma
Los rodillos recubiertos de goma proporcionan un contacto estable con la pieza de trabajo y son adecuados para paneles de muebles y otros materiales sensibles a la superficie cuando se configuran correctamente.
Transportación de velocidad variable
La velocidad del transportador se puede ajustar para adaptarse a los requisitos de producción de la máquina de bandas de borde conectada.
Diseño flexible en forma de U
El transportador de retorno puede ser dispuesto en forma de U o según una configuración personalizada en función de la posición de la máquina y el espacio disponible en el taller.
Dispositivo auxiliar de alimentación de gran panel
El dispositivo auxiliar de alimentación ayuda a sostener y girar los paneles más grandes durante el proceso de retorno y alimentación.
Construcción modular
El sistema de retorno se puede configurar con diferentes secciones de transportador y mecanismos de transferencia según las dimensiones del producto y la máquina de bordeado.
Preguntas frecuentes
¿Qué es un transportador de retorno de una máquina de corte de bordes?
El transportador de retorno de una banda de borde es un sistema automatizado de manipulación de materiales que devuelve los paneles desde la salida de una máquina de banda de borde de un solo lado hacia su zona de entrada.
¿Puede una máquina de bordeado procesar todos los cuatro lados de un panel?
Sí. Cuando se configura con un transportador de retorno adecuado, una máquina de bordeado de un solo lado puede procesar los cuatro lados de un panel mediante múltiples pasos.
¿Puede un único operador utilizar el sistema?
El transportador de retorno está diseñado para reducir la manipulación manual de materiales y permite que un solo operador gestione más del proceso de alimentación y retorno, dependiendo del tamaño del panel, del proceso de producción y de la configuración de la máquina.
¿Qué tipos de paneles se pueden transportar?
El sistema se puede configurar para MDF, chapa de partículas, madera contrachapada, melamina, PET, maderas viradas y paneles de puertas de madera. La configuración final depende del tamaño, peso y características superficiales de los paneles.
¿Se puede personalizar el transportador de retorno?
Sí. La disposición del transportador se puede diseñar de acuerdo con las dimensiones del cortador de bordes, el tamaño del panel, la dirección de retorno requerida y el espacio disponible en el taller.
¿Qué información debería proporcionar para obtener una cotización?
Por favor, proporcione el modelo del cortador de bordes, la longitud y anchura del panel, el grosor del panel, el peso máximo del panel, la velocidad de producción requerida y el diseño del taller. SAMDY puede utilizar esta información para recomendar una configuración de transportador de retorno adecuada.

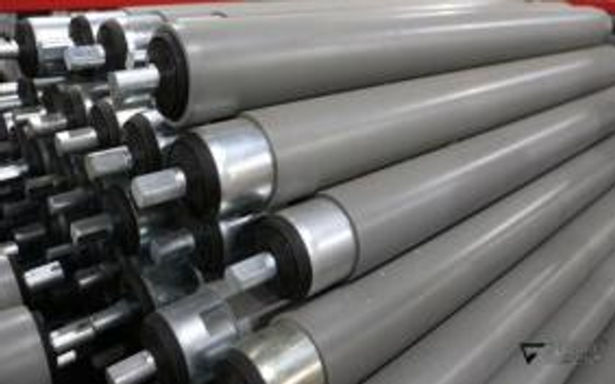

Rodillos recubiertos de goma
Rollo revestido de goma de 2 mm de espesor: presenta una superficie lisa, una alta resistencia al desgaste y un bajo desplazamiento, lo que lo hace adecuado para el transporte de paneles.

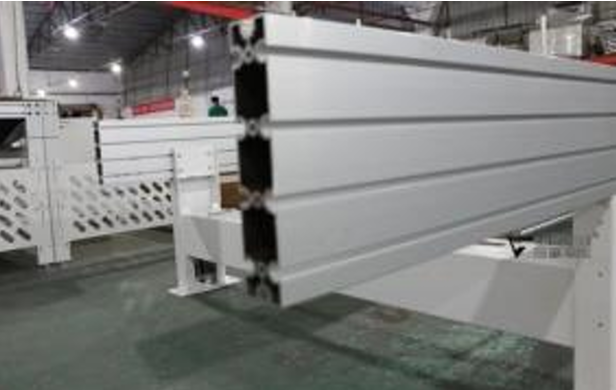

Farol principal
El perfil de aluminio de 50 mm x 240 mm proporciona un soporte robusto, ofreciendo un aspecto elegante y robusto. Facilita la operación de la línea a alta velocidad con vibraciones mínimas, garantizando la transportación estable de los materiales.

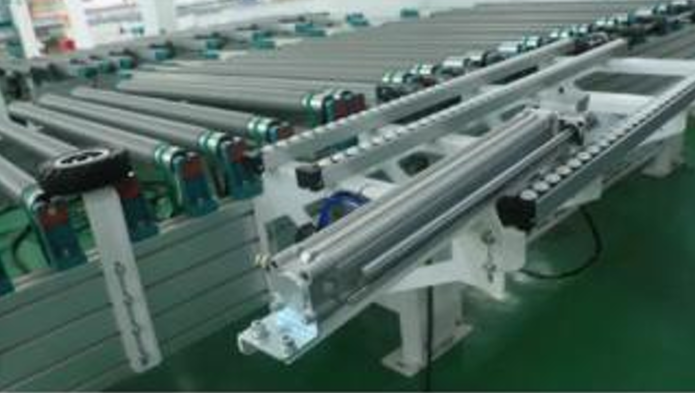

Dispositivo auxiliar de alimentación de gran panel
Facilita una rotación más suave de la tabla grande.

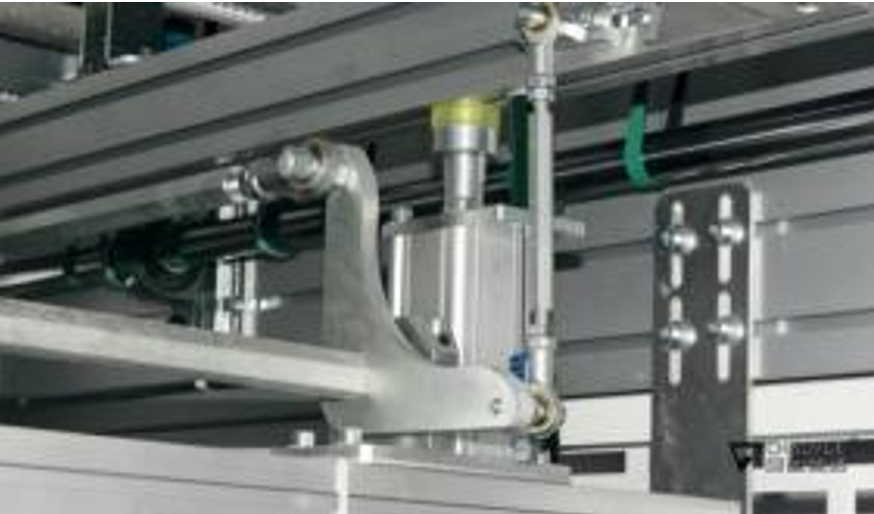

Cilindro
Cuenta con un sistema de elevación sincrónico de cuatro barras, lo que garantiza una elevación suave, un bajo nivel de ruido y un rendimiento de elevación estable.
