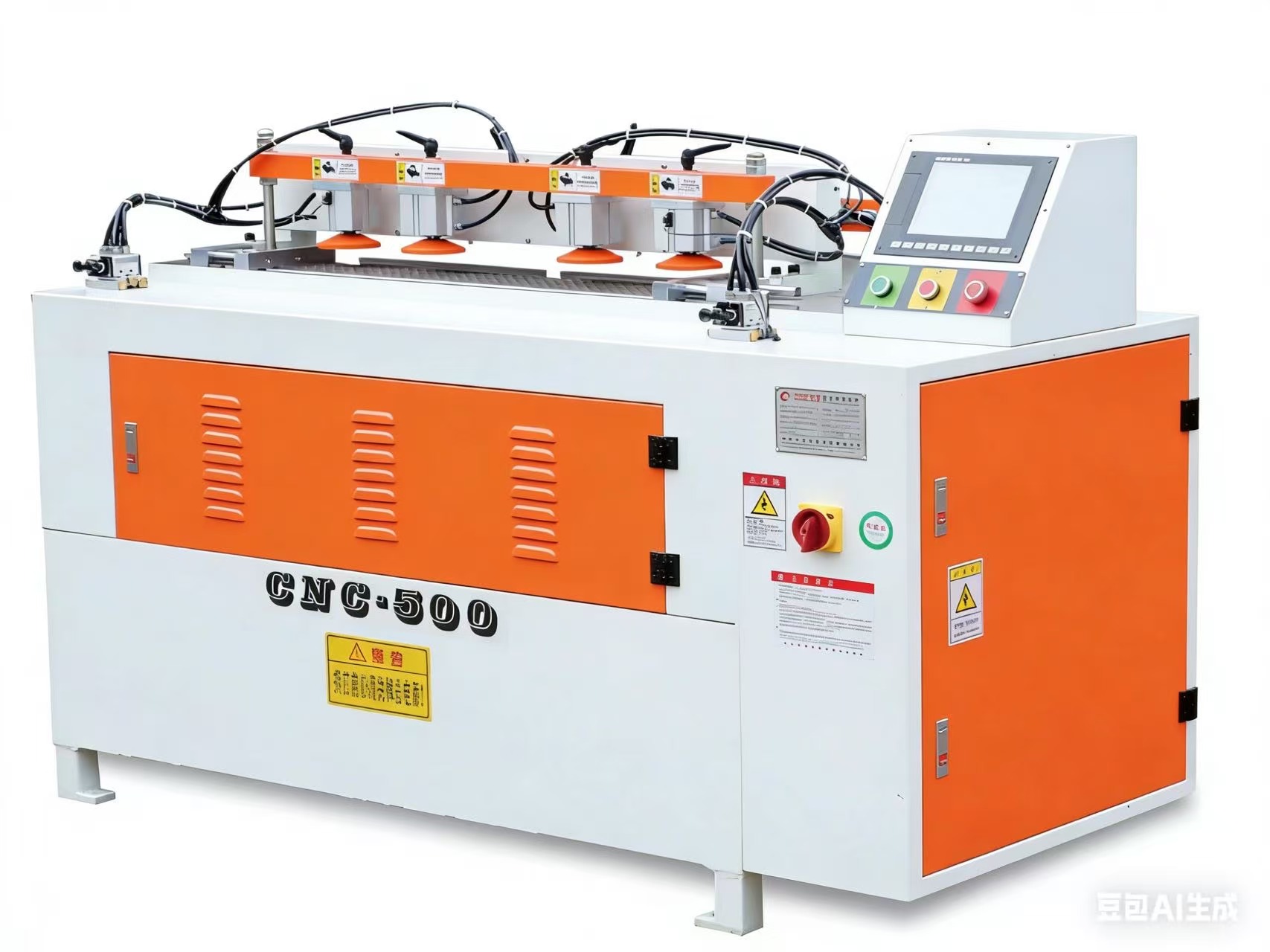

Máquina de tenonado CNC CNC500 para madera sólida
La máquina de tenonado CNC SAMDY CNC500 es una máquina de mecanizado CNC diseñada para el mecanizado de juntas de dovetail en los extremos de tablas de madera maciza y componentes de muebles.
Es especialmente adecuado para la fabricación de cajones de madera maciza, cajas de cajones, cajas de madera, colmenas y otros productos que requieren juntas dovetail precisas.
El CNC500 utiliza un motor de husillo de 3,7 kW con una velocidad de giro de 17.400 rpm. Soporta un grosor de trabajo de 5 a 25 mm, mientras que el espaciamiento de los tornillos se puede ajustar según la configuración de la unión requerida.
Con la mecanización controlada por CNC, el operador puede configurar los parámetros de procesamiento necesarios para la unión de los dientes de abanico a través del sistema de control y producir juntas de unión de los dientes de abanico repetibles para la producción en serie.
Especificaciones técnicas
| Especificaciones | CNC500 |
|---|---|
| Tipo de máquina | Máquina de tenonado CNC |
| Aplicación principal | Máquina de mecanizado de unión de diente de abejas |
| Velocidad de la husa | 17.400 rpm |
| Potencia del motor de husillo | 3,7 kW |
| Motor servo de eje X | 0,75 kW |
| Y-Axis Motor | 0,75 kW |
| Potencia instalada total | 5,2 kW |
| Espesor de procesamiento | 5–25 mm |
| Espaciado de los tornillos | Ajustable |
| Velocidad de procesamiento | 3–30 s/tiempo |
| Peso de la máquina | 580 kg |
| Dimensiones de la máquina | 1650 × 750 × 1200 mm |
| Control | Sistema de control CNC |
Función
moldea automáticamente los cabezales de tenones de cola de pájaro (tenones masculinos) y los surcos morticero y tenon (tenones femeninos) en el extremo de la placa
Compartir
Descripción
La máquina de tenonado CNC se utiliza para mecanizar los tornillos de tenon en los componentes de madera.
Algunas aplicaciones típicas incluyen:
Producción de cajones de madera sólida
Fabricación de cajas de cajones
Producción de cajas de madera
Fabricación de colmenas
Tratamiento de componentes de muebles
Producción de cajas de madera para el embalaje
Componentes de madera sólida personalizados
Producción conjunta de tenazas para la madera
Proceso de producción
El proceso de mecanizado de dovetail CNC incluye:
1. Preparación de la pieza
Prepare los paneles de madera de acuerdo con las dimensiones requeridas del cajón, la caja o el componente del mueble.
2. Configuración de parámetros
Configure los parámetros del acoplamiento y el espaciado necesarios mediante el sistema de control CNC.
3. Posicionamiento de la pieza de trabajo
Posicione y asegure el troquel de forma correcta antes de realizar la mecanización.
4. Fresado CNC
El husillo realiza la operación de fresado de cola de zorro programada.
Escenarios de uso
Máquina de doblez CNC para cajones de madera maciza
El CNC500 es especialmente adecuado para la fabricación de cajones de madera maciza.
Los componentes de los cajones requieren juntas precisas para que las placas frontales, laterales y traseras puedan ensambrarse formando una caja de cajón fuerte y uniforme.
Utilizando la mecanización por dovetail controlada por CNC, la máquina puede procesar el perfil de unión requerido de acuerdo con los ajustes programados, lo que la hace adecuada para la producción repetida de cajones.
Máquina de doblez CNC para colmenas y cajas de madera
El CNC500 también se puede utilizar para la fabricación de cajas de madera, colmenas y otros productos de madera que requieran juntas de esquina de dovetail.
Las juntas de cabeza de abejas se utilizan comúnmente en aquellos casos en los que se requiere una conexión mecánica de bloqueo entre los componentes de madera.
El espacio de tenon ajustable permite que la máquina acomode diferentes diseños de juntas dentro de su rango de procesamiento aplicable.
Tenon de abedul y tenon de mortaja

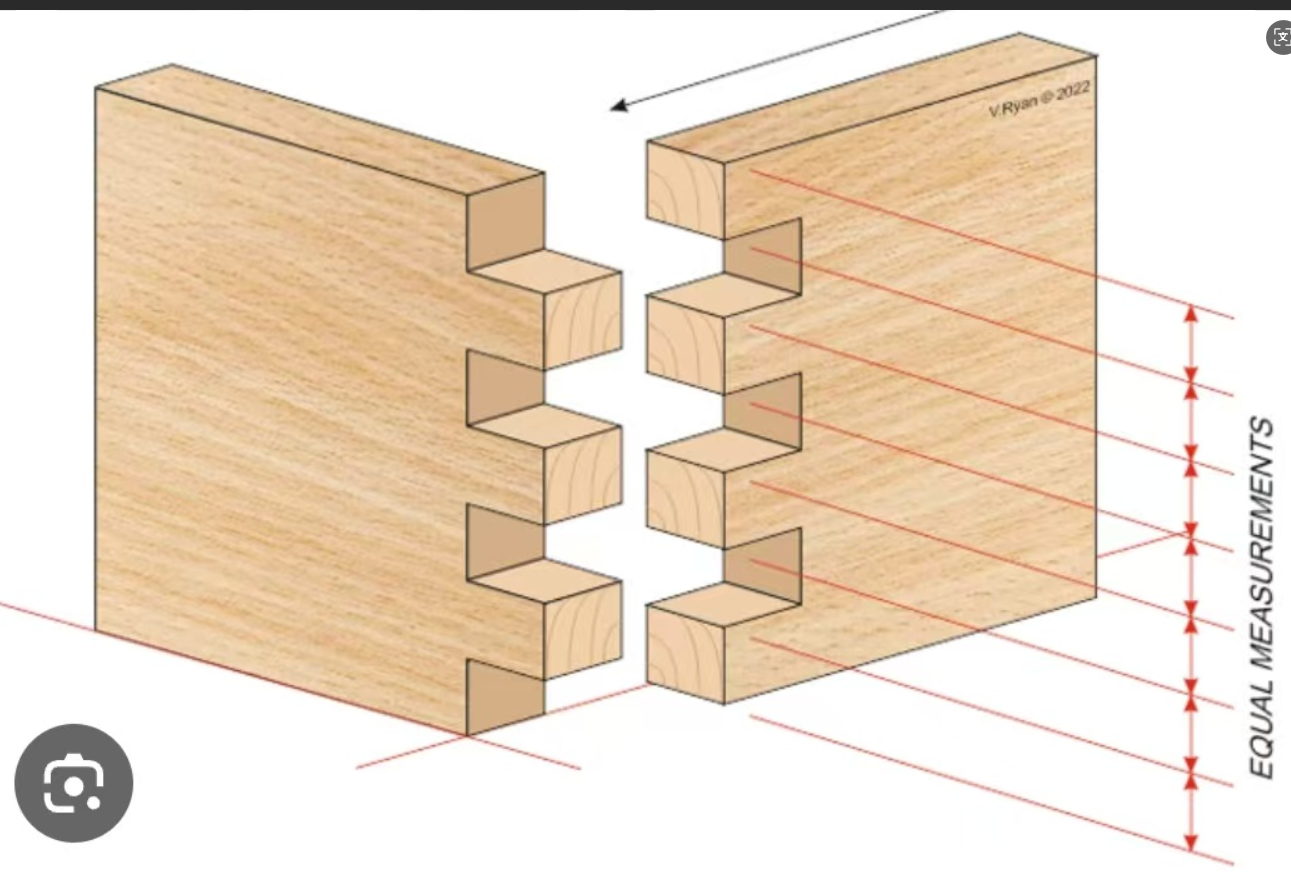

Una unión de bisel consiste en componentes masculinos y femeninos en forma de bisel que se acoplan entre sí.
El CNC500 está diseñado para mecanizar el perfil de unión de dovetail requerido en el extremo del troquel, de manera que los componentes correspondientes puedan ser ensamblados formando una conexión mecánica estanca.
La unión de dovetail terminada se puede utilizar en aplicaciones como cajas de cajones y cajas de madera donde se requiere una unión de madera que se ajuste a sí misma.
Características clave
1. Máquina de mecanizado de juntas de doble cruz CNC
El CNC500 está diseñado específicamente para mecanizar los giros de los extremos de los componentes de madera.
El proceso controlado por CNC ayuda a mantener una mecanización constante de acuerdo con los parámetros de procesamiento programados.
2. 3,7 kW Rodamiento de alta velocidad
La máquina utiliza un motor de husillo de 3,7 kW con una velocidad de rotación del husillo de 17.400 rpm.
El husillo de alta velocidad está diseñado para el fresado limpio y eficiente de los perfiles de unión de los clavos en los componentes de madera adecuados.
3. Espacio de taladrado ajustable
El espacio entre los tornillos es ajustable, lo que permite que la máquina acomode diferentes diseños de juntas de dovetail según el diseño del producto.
Esto es útil para cajas de cajones, cajas de madera y otros componentes con diferentes requisitos de unión.
4. Sistema de control CNC
El sistema de control CNC permite al operador seleccionar y configurar los parámetros de mecanizado de la dovetail requeridos.
Tras configurar los parámetros, la máquina realiza automáticamente el proceso de mecanizado programado.
5. 5–25 mm de grosor de procesamiento
El CNC500 está diseñado para piezas con un grosor de procesamiento de entre 5 y 25 mm.
Este rango de tamaños es adecuado para muchos componentes de cajones, cajas de madera, colmenas y otras piezas de madera sólida relativamente delgadas.
6. Estructura compacta de la máquina
Con unas dimensiones totales de 1650 × 750 × 1200 mm y un peso de la máquina de aproximadamente 580 kg, el CNC500 ofrece una solución compacta para la producción dedicada de juntas de dovetail.
Preguntas frecuentes
¿Qué es una máquina de tenonado CNC?
Una máquina de tenonado CNC es un equipo de mecanizado diseñado para mecanizar los tornillos de tenon en componentes de madera utilizando movimientos controlados por CNC y un husillo de fresado.
¿Para qué se utiliza el CNC500?
El CNC500 se utiliza principalmente para mecanizar juntas de dovetail para cajones de madera maciza, cajas de cajones, cajas de madera, colmenas y otros componentes de madera.
¿Cuál es el grosor de la superficie de mecanizado del CNC500?
El CNC500 soporta un grosor de procesamiento de 5 a 25 mm.
¿Cuál es la velocidad de rotación del CNC500?
La velocidad de rotación del CNC500 es de 17.400 rpm.
¿Puede el CNC500 procesar cajones de madera maciza?
Sí. La producción de cajones y cajas de cajones de madera sólida es una de las principales aplicaciones de esta máquina CNC para tenoner de dovetail.
¿Cuál es la diferencia entre un tenonado con bisel y un router CNC normal?
Un router CNC convencional es un sistema de mecanizado CNC de uso general que puede realizar muchas operaciones de mecanizado. Un tenonador de dovetail está diseñado específicamente para la mecanización de juntas de dovetail y, por lo tanto, es más adecuado para aplicaciones dedicadas a la producción de cajones, cajas y similares.
Sistema de control CNC
Puede elegir el tipo de tenon que necesita en el sistema; la máquina puede procesar automáticamente el tenon.

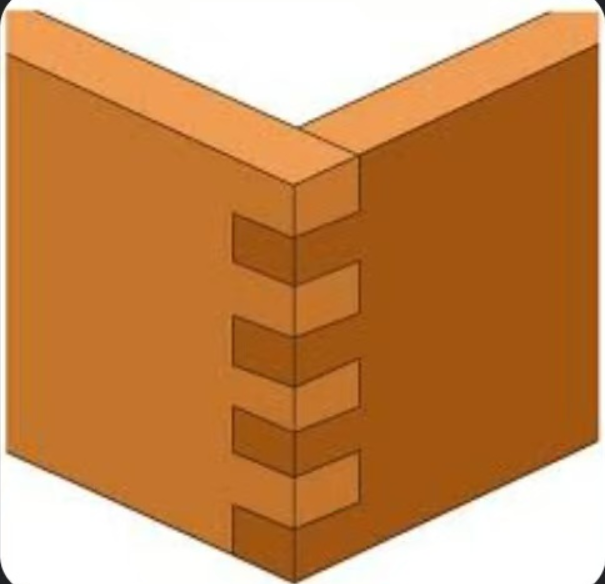

Productos acabados
Puede mecanizar automáticamente los cabezales de tenon de dovetail (tenones masculinos) y los surcos de mortaja y tenon (tenones femeninos) en el extremo de la placa.
